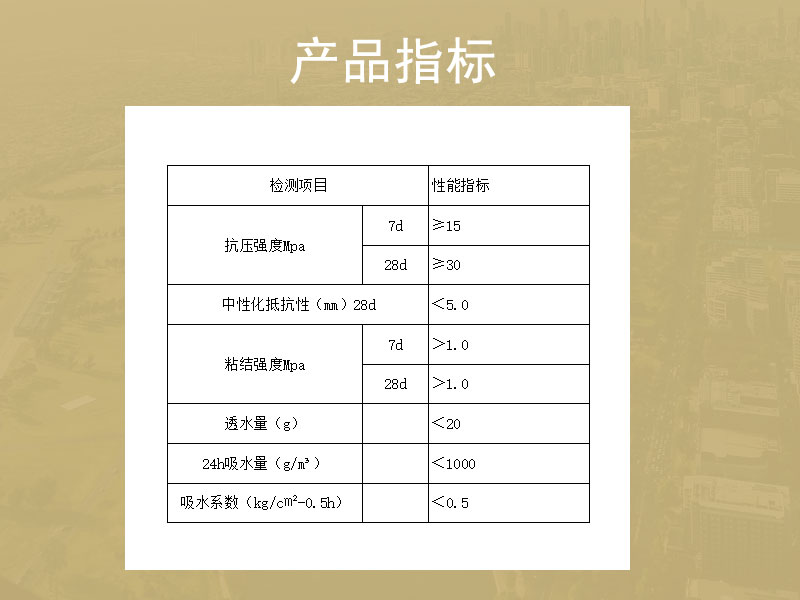

聚合物砂漿是以多種輕質(zhì)材料為骨料，以水泥為膠凝料，高分子聚合物改性劑、膠粉及抗裂纖維等混合而成的新型混疑土砂漿。該產(chǎn)品主要適用于混凝土結(jié)構(gòu)的修復(fù)，碳纖維加固找平、高性能砌筑以及建筑物鋼絞線加固的抹灰找平。該產(chǎn)品具有良好的施工和易性、粘接性、抗?jié)B性、抗剝落性、抗凍融性、抗碳化性、抗裂性、鋼筋阻銹性等性能。

一、高強聚合物砂漿適用范圍：

1、鋼絲繩網(wǎng)片的聚合物砂漿外加層、不銹鋼鋼絞線抹灰。

2、鋼筋混凝土橋梁的平板及橫梁上、橋墩的的部位及主塔軸部。保溫板抹灰

3、有腐蝕性氣體腐蝕的廠房混凝土構(gòu)筑物加固

4、建筑物裂縫、孔洞、剝落等部位加固

5、墻體、天棚和屋頂保溫用纖維增強聚苯乙烯保溫板的增強層

6、混凝土蜂窩、漏洞、裂縫、保護層破損漏筋等缺陷的修補

聚合物砂漿施工步驟：

1、準(zhǔn)備好施工工具及養(yǎng)護物品

2、確定修補區(qū)域，初期修補處理范圍應(yīng)比實際破損范圍向外擴大100mm，切割或別鑿出混凝土修補區(qū)域的垂直邊緣，初期深度25mm，以免修補區(qū)域邊緣薄片化。

3、將修補區(qū)域混凝土基層表面浮塵、油污清理干凈，并剔除疏松部分。

4、清理修補區(qū)域內(nèi)外露鋼筋表面的銹質(zhì)和雜物。

5、將清理好的修補區(qū)域內(nèi)混凝土基層進行鑿毛處理或用混凝土界面處理劑進行界面處理。

6、用氣泵或水將處理過的修補區(qū)域內(nèi)混凝土基層表面清掃干凈。進行下道工序不得有明水存留

7、推薦加水量10-20%(重量比)的配合比攪拌高強修補砂漿。采用機械攪拌2-3分鐘即可，人工攪拌應(yīng)在5分鐘

8、拌好的高強修補砂漿即可進行抹灰。一次抹灰厚度不宜超過15-20mm。若抹灰層較厚，應(yīng)采用分層多次抹灰的施工方法。

9、由于高強修補砂漿含有多種分子聚合物改性外滲料及膠粉，使拌合好的高強修補砂漿較粘稠，抹灰是應(yīng)保持抹刀光潔。10、對于表面需壓光處理的，抹灰應(yīng)拌合略稀，并掌握好時間，以利用壓光處理，每次配料宜在2小時內(nèi)用完。11、嚴(yán)禁在高強修補砂漿中摻入任何外加劑或外摻料，使用溫度為-5C-40C
